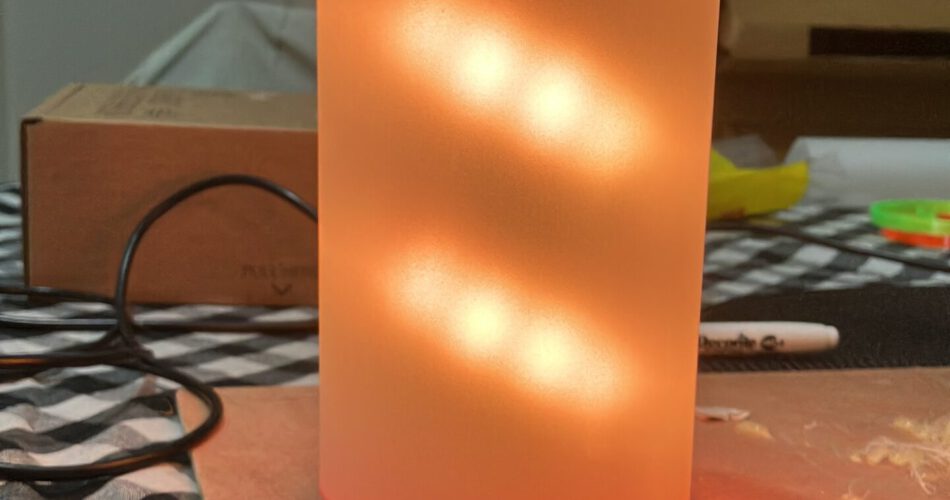

מנורת לילה חכמה 🌒

לא עוד סתם מנורת לילה, זו מנורה חכמה !🧠

חומרים וציוד

אלקטרוניקה

מיקרו-בקר – esp8266 – D1 MINI V3.0.0
לדים – ws2812 – white or black PCB- 1m 60 ip30
קונקטורים לחיבור לסטריפ לדים – 3pin – לא חייב לרכוש, אבל בהחלט שימושי גם לפרוייקטים נוספים עם לדים בהמשך הדרך
כבל USB – צריך לקחת בחשבון שאורך הכבל הוא המרחק בין המנורה לשקע חשמל

חומרי גלם

גליל קרטון של נייר טואלט – 2 יחידות
נייר דבק חזק (גאפפה) – עדיף בצבע לבן
נרות דבק חם
נייר פרגמנט שקוף – כן כן אני מדבר על נייר אפייה ! , בכדי להקל קצת ניתן להשתמש בנייר שרטוט שקוף בגודל A4

כלי עבודה

כלי הלחמה – מלחם בדיל וכד' – אני ממש אוהב את המלחם הזה – PINECIL
מדפסת תלת מימד – אם אין ברשותכם, מוזמנים להיעזר בקהילה (:

קישור לקובץ STL

נדרש להלחים את הקונקטור לבקר ע"פ התמונה הבאה

אדום -> 5V

לבן -> GND

ירוק -> D4

תוכנה

אני השתמשתי ב Wled אבל אפשר להשתמש בכל סיפרייה שמממשת שליטה בלדים מהסוג שיש לכם (fastLED וכד').

בכדי לצרוב את הבקר נדרש לחבר את הבקר ולגשת לקישור, לבחור גירסאת תוכנה, לבחור את חיבור ה com הנכון – ניתן לנתק ולחבר ולראות איזה חיבור הוא הESP

לאחר צריבת הבקר נלחץ על Next ונגיע למסך הגדרת רשת, ניתן לדלג על שלב זה אך מאוד מומלץ לא לוותר עליו ולהגדיר את שם הרשת וסיסמא, שלב זה מיועד בכדי שהבקר יוכל להתחבר לרשת הwifi שלכם/ן
